天津空港自貿區機場物流區項目，采用了基于光纖縱差保護和母線差動保護的智能分布式梅花瓣型配網自動化系統。

項目三大創新：

1、基于光纖線路縱差保護和母線差動保護的智能分布式梅花瓣型配網自動化；

2、基于“相不對稱”檢測技術的小電流接地故障檢測技術；

3、采用高可靠、免維護型常壓密封空氣絕緣環保開關設備。

實現了高供電可靠性：

1、切除故障時間：<100ms；

2、故障停電時間：<200ms；

3、接地故障檢測精度：0.6A（一次接地電流）。

這是國內首個可靠性媲美目前新加坡、巴黎的配電自動化方案，并且實現了敏感負荷“零閃動”。以年均停電時間為指標，該系統的供電可靠性達到國際領先水平；

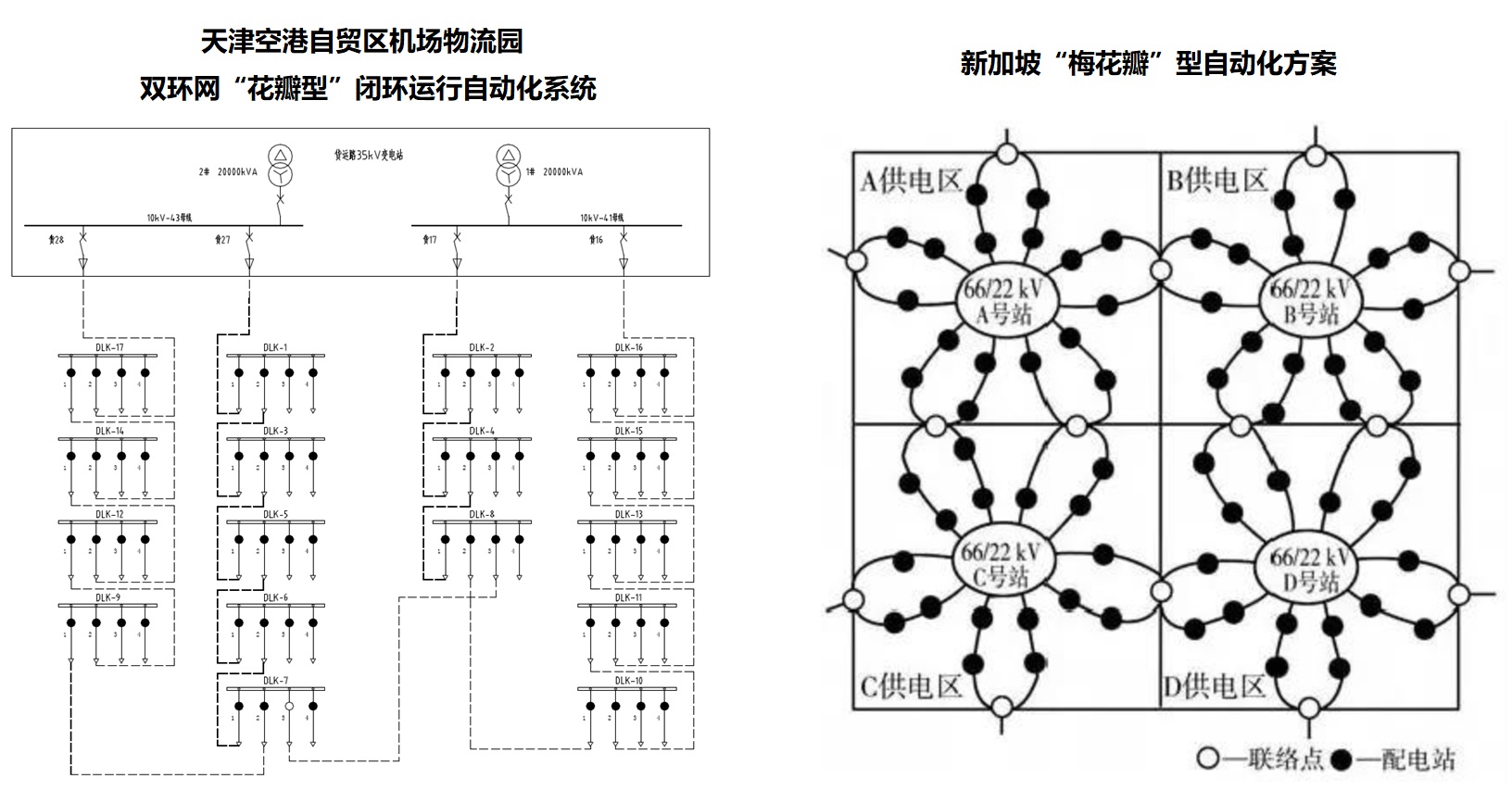

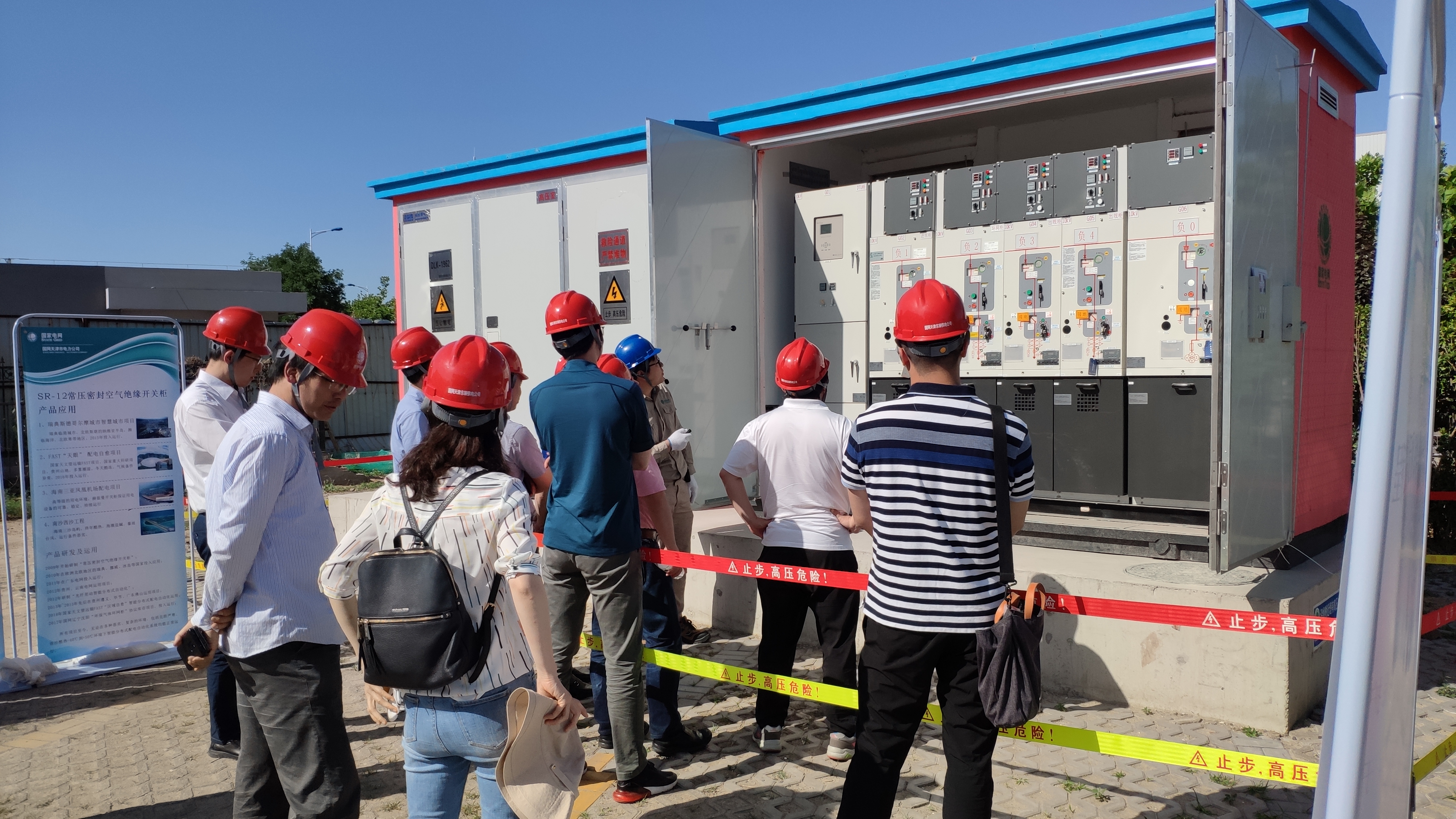

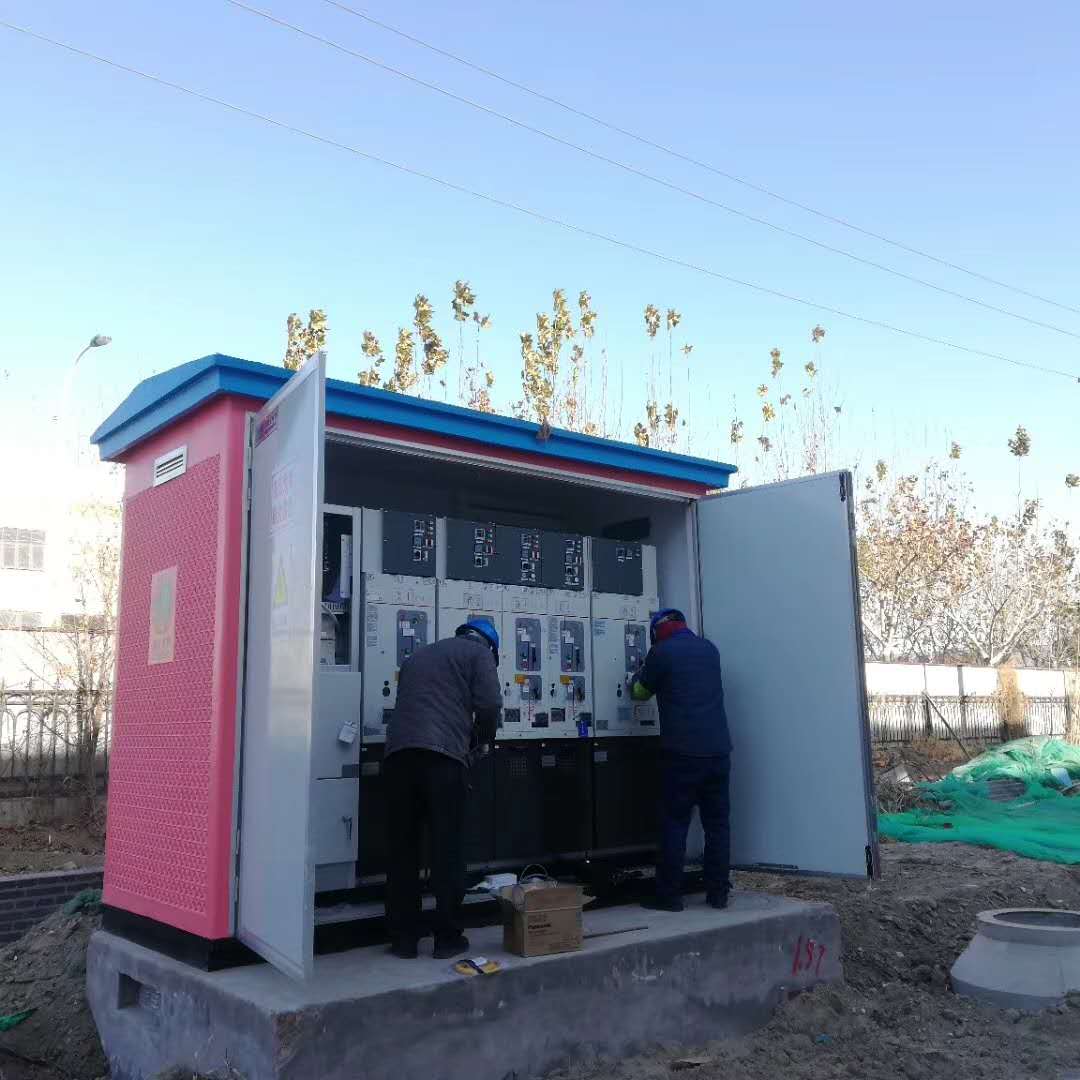

天津空港物流園采用赫茲曼電力基于光纖差動保護的10kV常壓密封空氣絕緣環網柜作為自動化基礎設備，搭建組成雙梅花瓣型智能分布式零停電系統；

系統由兩個合環組成，兩個合環系統之間有聯絡開關連接，形成雙環網構架，再配備網絡備自投功能，實現快速切除故障、兩合環線路間實現快速轉供電；

該系統的自動化功能無需依賴后臺系統，降低搭建后臺的成本，更好地實現了真正的的人工智能、零停電和高供電可靠性配電自動化。

更多邏輯說明

主干線故障快速切除

通過光纖差動保護，實現主干線路故障“0”延時切除；

當合環系統主干線路發生短路故障時，故障點兩端環網箱的光纖差動保護邏輯啟動，配電終端控制故障線路兩端的開關同時跳閘，100ms內就地隔離故障。由于系統為合環系統，隔離故障點后，非故障區域不會發生停電。

母線差動保護

當故障點存在于某個環網箱母線時，母線差動邏輯啟動，配電終端控制該環網箱的所有開關同時跳閘，100ms內就地隔離故障。由于系統為合環系統，隔離故障點后，非故障區域不會發生停電。

非故障區域自動轉供電

當合環系統開環點開關兩側線路中同時存在兩個故障點時，在故障點就地隔離后，合環系統部分非故障區域會發生停電，此時網絡備自投邏輯啟動，配電終端控制聯絡開關合上，毫秒級恢復非故障區域供電。

完善的容錯機制

現場光纖環網通訊，單點光纖故障不影響數據通訊。

歡迎點擊官網在線咨詢了解更多赫茲曼電力常壓密封空氣絕緣開關柜、“相不對稱”小電流接地故障檢測裝置的詳情，您還可以撥打咨詢熱線：400-806-1138，專業、高效、經驗豐富的赫茲曼團隊熱誠為您服務！
